設備介紹：

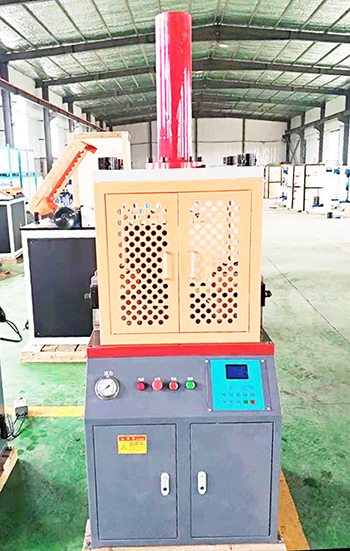

此設備為立式結構，手動控制，液壓加荷，液晶顯示彎曲角度；由電機帶動高壓油泵，將液壓油經換向閥注入到液壓缸，使活塞向下運動，活塞桿下部的彎曲壓頭，壓著放置在彎曲支座上的試樣（鋼筋或鋼板）使之彎曲，彎曲到規定角度后停止、返回；將彎曲支座向兩側旋轉45°，夾具調整后，彎曲的鋼筋反向放置，即可做反向彎曲試驗。  本機適用于以下標準： --GB/T232-2010《金屬材料彎曲試驗方法》 --GB/T1499.2-2017《鋼筋混凝土用鋼第1部分；熱軋光圓鋼筋》 --GB/T1499.2-2018《鋼筋混凝土用鋼第2部分；熱軋帶肋鋼筋》 --GB/T28900-2012鋼筋混凝土用鋼試驗方法； --GB/T21839-預應力混凝土用鋼試驗方法； --GB/T1499.3-2010《鋼筋混凝土用鋼第3部分；鋼筋焊接網》 --GB/T13014-2013鋼筋混凝土用余熱處理鋼筋； --GB/T13788-2017《冷軋帶肋鋼筋》 --YB/T5126-鋼筋混凝土用鋼彎曲和反向彎曲試驗方法； --GB/T33279-2017軌道板用鋼筋

產品屬性：

本試驗機的工作原理：采用數字集成電路，試驗機的彎曲角度由支輥軸上取得的光電脈沖整形分頻后，進行角度計數并不斷累計顯示，當試驗機工作支輥轉至所設定的角度時，經邏輯電路控制，使電磁閥控制油路。為了保證操作人員和設備的安全，該設備還配有可靠的限位機構，當電氣控制部分發生失控或誤操作時可及時使設備停止運轉。

在穩定的基礎上安裝，其水平面度誤差應不大于0.5/1000；供電電源為三相四線380V/220V、50HZ電源。

四、結構簡介

此鋼筋彎曲試驗機由以下部分組成：

1、機架；2、工作臺；3、工作支輥；4、液壓油缸；5、液壓油泵（包括電動機）；6、電氣部分；7、附件部分

技術參數：

1.       直徑范圍：Φ6～Φ40mm

2.       彎頭直徑：φ24～Φ320mm

3.       鋼筋正向彎曲角度：≤180°

4.       反向彎曲：20°

5.       跨距：≥360mm

6.       活塞工作行程：350mm

7.       油泵最高壓力：31.5MPa

8.       系統工作壓力：25MPa

9.       工作電壓：380V，50Hz，1.5kw

10.    整機重量：700kg

性能特點：

1.  彎曲支座在彎曲工作臺T型槽里，跨距連續可調,手輪調整；

2.  拉緊螺栓穿過左右彎曲支座，防止彎曲力過大導致彎曲支座左右滑移；

3.  彎曲壓頭帶有標識（如25*5），插入帶凹槽的彎曲壓頭座里，通過兩邊的擋板壓住彎曲壓頭，防止壓頭脫落，裝卸方便實用，并且通用；

4.  彎曲壓頭對中性好，彎曲工作臺帶有刻度，便于調節對中位置；

5.  液晶屏顯示器顯示彎曲角度，也可以按國標程序操作，達到預置角度自動停機；

6.  角度傳感器自動檢測彎曲角度，角度可以預置，達到預置角度自動停機；

7.  試驗速度0-100mm/min連續可調；

8.  滿足鋼筋或鋼板彎曲試驗；

9.  彎曲工作區前后有金屬網防護罩；

10.設有機械限位，防止誤操作時撞壞設備；
